760nm  光纖耦合型20米長光程氣體吸收池


產品概述：


氧氣是地球上的一切生物賴以生存的基本物質，同時在工業生產中，測量氧濃度對于優化燃燒性能從而達到節能減排的效果至關重要。因此氧氣濃度的檢測在日常生活、環境監測、醫療衛生及工業生產中有著廣闊的發展空間和應用價值。可調諧半導體激光吸收光譜(TDLAS)技術作為環境氣體監測的一種主要技術，具有響應速度快、測量精度高、選擇性強等特點。宥熙光電的氧氣氣體吸收池應用于氧氣氣體光譜分析檢測。主體采用具有優良光學穩定性的赫里奧特氣室（Herriot Gas Cell），輔助與高穩定性的光學封裝結構，主要由氣室腔體、凹面反射鏡、標準光纖接頭、高靈敏度光電探測器、氣體進出口以及防震底座等組成。獨特的懸浮光路設計，具有優異的震動和溫度穩定性，可以在各種復雜的環境中穩定工作，非常適合各種氣體在線實時檢測。具備超低系統噪聲，可應用于痕量氣體分析。

對于基于諧波檢測的紅外激光調制光譜信號特征，氧氣濃度激光檢測實驗系統，對不同濃度下的氧氣的二次諧波信進行分析，具有重要的意義。長光程保證了整個系統的精度能夠簡單快速實現氧氣濃度的激光檢測。

產品特點：


■ HI780單模光纖耦合輸入、SI光電探測器（含放大電路）電壓信號輸出

■ 全特種鋼結構，保證氣室結構穩定抗震動，抗外部擠壓，對環境溫度變化不敏感

■ 內嵌光纖準直器和激光探測器直接集成在氣室中，無需光路調節，對準操作。

■ 封閉的結構、緊湊的尺寸、便于攜帶

■ 有效光程長、噪聲小

應用領域：

■ 超高精度氣體檢測儀表
■ TDLAS抽取式分析

應用測試圖：


我們客戶：


技術規格：

：


參數

條件

技術規格

有效光程

---

23m

氣體容積

---

 550mL

外型尺寸

---

32cm*9cm*10cm

波長范圍

---

710~810nm

氣體接口

---

Φ6 快速插頭

光學接口

---

FC/APC

響應度

λ=760nm，T=22℃

≤0.5A/W

輸入zui大光功率

λ=760nm

10mw

產品總重

---

約為 2700g

探測器參數以及結構 ：


在連接探測器時應注意靜電防護并保證工作區間內操，避免損毀。具體參數如下表：


Parameter

Symbol

Value

Unit

正向電流

If

10

mA

反向電壓

Vr

30

V

反向電流

Ir

1

mA

響應度

Re(VR=5V,入=1550nm)

0.9

mA/mW

暗電流

ID(Vr=5V)

1

nA

響應時間

Tr(RL=50Ω

, 0V)

0.5

ns

反向擊穿電壓

Vbr(Ir = 10 μ

A)

30

V

飽和光功率

Ps(Vr=5V)

10

mW

工作電壓

Vr

0-10

V


探測器PIN腳如下圖所示：

Pin 1 PD 負極;
Pin 2設備地;
Pin 3 PD 正極;


機械規格：

：


圖 1 尺寸圖


實物圖：（點擊可看局部細節）

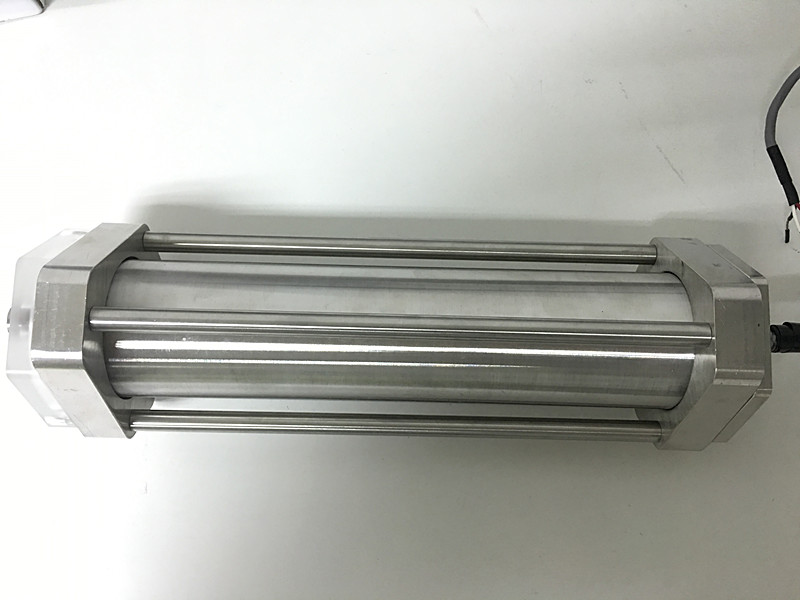

正視圖

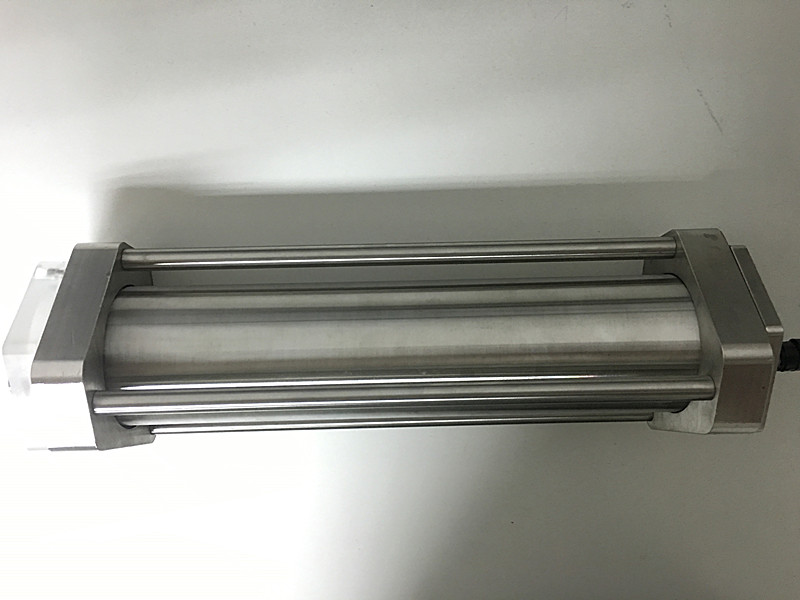

俯視圖

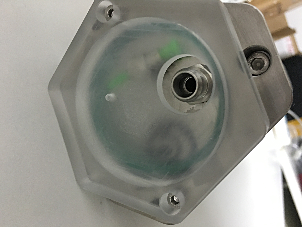

左視圖

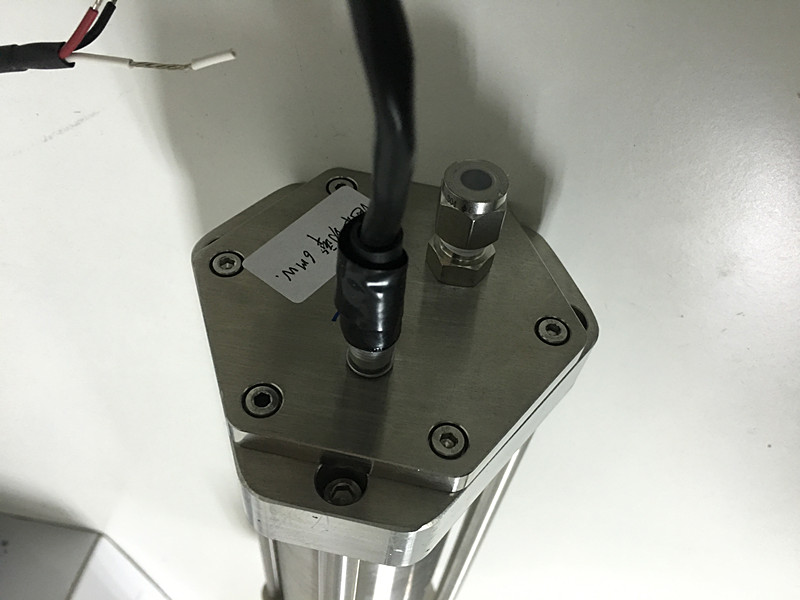

右視圖
